全自动洗衣机进水电磁阀结构与常见故障

发表时间:2017-2-21  浏览次数:4624
字体大小: 【小】 【中】 【大】

一、结构与工作原理

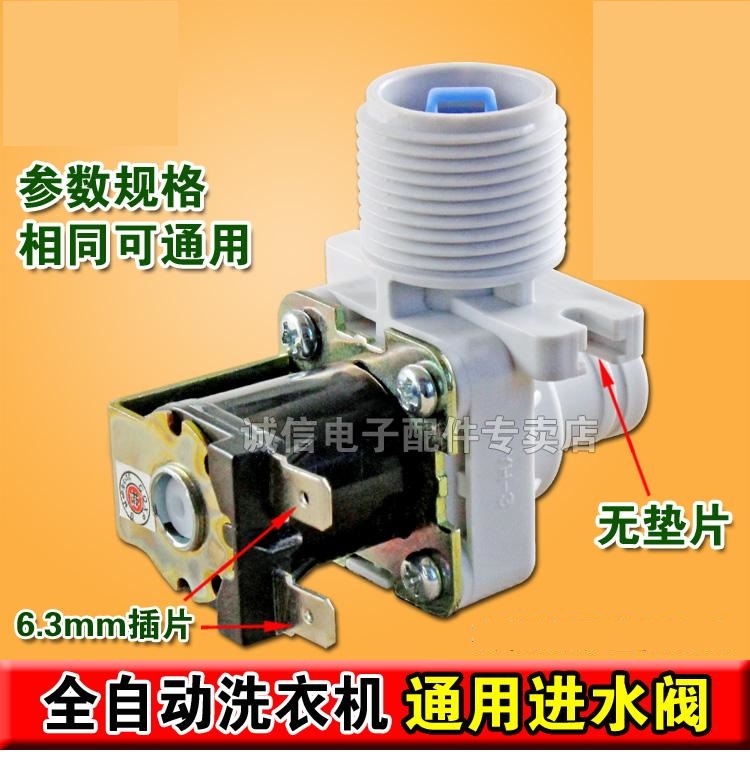

  进水电磁阀是全自动洗衣机中实现自动控制进水的元件,如图所示,其额定工作电压为AC220V,利用水的压力差进行工作。

进水电磁阀主要由铁芯、橡胶阀、线圈、金属过滤网、水流垫、阀座、导磁铁框、弹簧等组成,其结构示意图如图2所示。过滤网起阻挡水中的杂质进人进水阀的作用,水流垫上面开有3-5个小孔,主要起限制进水量的作用。线圈、导磁铁框与衔铁组成电磁铁。
  当进水阀不通电时,铁芯在弹簧的弹力作用下,向下顶在橡胶阀上,封住橡胶阀的中心孔,如果这时将水源接通,水先进人A腔,随后通过橡胶阀上的小孔进人B腔,这时A,B腔都充满水,同时对橡胶阀施加一定水压。此时,橡胶阀封住A腔到C腔的通路,洗衣机不进水。
  当进水电磁阀通电时,进水电磁阀的铁芯会在电磁力的作用下,克服弹簧的压力向上运动,这样橡胶阀上的中心孔被打开,B腔内的水通过中心孔流人C腔,由于A腔内水流进人B腔的通路只有橡胶膜上的小孔,流速很慢,因此B腔内的压强迅速减小,A腔内的水压很快就会超过B腔内的水压,橡胶阀被顶开,如图3所示,A腔内进人的水直接流人C腔,洗衣机开始进水。

  当进水到设定水位时,在电脑板的控制下进水电磁阀断电,阀内的铁芯在弹簧的弹力作用下回到原来位置,封住橡胶阀的中心孔,B腔内的压力升高,橡胶阀封住进水口,洗衣机进水停止。
  值得一提的是,近年来部分全自动洗衣机采用双进水阀,如图4所示,即在一个电磁阀座上安装有两个进水阀,一个是用于洗涤时进水,一个用于漂洗时喷淋,或向洗衣机内进柔顺剂或消毒液,从而实现不同的功能。
  二、常见故障检修
  故障现象1:不进水。
  分析检修:该故障的主要原因有:过滤网有杂质堵塞,线圈短路或断路,或进水阀弹簧损坏。若过滤网堵塞,清除杂质即可。
  对于线圈的检查可采用以下方法:因进水电磁阀线圈通电时会发出“嗡嗡”的电磁声,并且有振动感,检查时可在通电后用手摸进水阀有无振动,听进水阀有无通电的电磁声,然后用万用表的电阻挡测量进水电磁阀两插片间的阻值,正常的进水阀阻值一般为4kfl-5.5kfl,若阻值与正常值相差较大,可以判断电磁阀线圈损坏,通常表现为线圈短路(阻值接近0Ω)或断路(阻值接近∞)。
  进水电磁阀弹簧损坏主要原因是水压过高,全自动洗衣机进水水压范围为0.03MPa-0.79MPa,若水压过高,容易使进水电磁阀受损,维修时应注意。
  提示:进水电磁阀是在洗衣机进水时通电工作,工作时水流起到给进水阀降温的作用。如果进水阀长期处于通电状态,但没有水进入,那么进水阀线圈易因温度过高而烧坏,因此建议用户在不用洗衣机时或遇到停水时最好拔下电源插头。
  故障现象2:进水不止。
  分析检修:该故障常见原因有以下两点:一是进水阀中进人铁锈等杂物卡住铁芯,使铁芯回位不灵活;二是弹簧、铁芯生锈,或者弹簧损坏,这样形成“直通”现象。检查时可先将进水电磁阀断电,然后用嘴对准进水电磁阀的进水口吹气,看是否畅通,若畅通,可判断进水电磁阀已经损坏,这时可拆开查看其直通原因,从而进行修理,或直接整体换新。
